Подключение монитора Электроника 32 ВТЦ-202 к компьютеру семейства IBM





Потребуется незначительная доработка монитора, которая заключается в установке дополнительного разъема ХЗ, например типа РС10, и выполнение соединений, приведенных на схеме. Это необходимо, чтобы разделить сигналы управления интенсивности цвета, приходящие с видеоконтроллера IBM.

Монитор с помощью кабеля

подключается к EGA видеокарте компьютера. Разъем ХЗ может быть любым, с соответствующим количеством контактов, а в качестве Х4 (подключаемого к компьютеру) можно использовать разъем типа РП15-9Ш, СИП-101-9 отечественного производства или аналогичные импортные —DB-9M.

При распайке разъема Х4 следует придерживаться нумерации, указанной на разъеме карты EGA (нумерацию легко можно прочитать с помощью увеличительного стекла), так как у отечественных разъемов нумерация другая.

Схемы для компьютера.

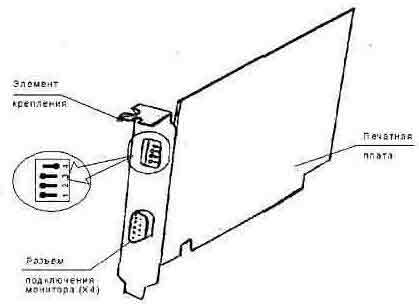

Любая видеокарта EGA имеет микропереключатели, от положения которых зависит режим работы видеоадаптера. Как правило, их четыре, хотя может быть и больше. В этом случае для работы с монитором необходимо первые четыре установить в положение, показанное на рисунке ниже. Установка выполняется до включения компьютера, так как он считывает их состояние только один раз при включении питания. При этом видеокарта будет работать с частотой синхроимпульсов, соответствующей частоте развертки монитора.

Встречаются EGA видеокарты, в которых микропереключатели конфигурации не вынесены на панель с разъемом, и для доступа к ним придется открыть корпус компьютера.

Для получения картинки в центре экрана может потребоваться небольшая подстройка переменными резисторами, установленными в блоке разверток на платах АЗ.3 и A3.2 монитора.

Эта доработка не вносит существенных изменений в работу монитора, и при необходимости его можно использовать для игры в компьютерные игры и для работы с другими бытовыми компьютерами , например ZX-SPECTRUM.
