Иммитатор голоса





Это простое устройство поможет "оживить" игрушку для ребенка, но оно может найти и другие применения. Электрическая схема позволяет имитировать голоса птиц. Так, при емкости С5 — 0,015 мкФ звук будет похож на писк птенцов, а при подключении параллельно (включателем S1) еще емкости С4 — 0,068 мкФ — крик чаек. Проведя небольшие эксперименты с величиной конденсаторов С4, С5 и резистором R3, можно получить и многие другие голоса птиц. Интервал между звуками зависит от величины номиналов R2 и С2.

В качестве источника звука HF1 применяется пьезоизлучатель ЗП-1 — он отлично передает необходимый спектр сигналов. А для увеличения громкости звука пьезоизлучателя использован трансформатор Т1, намотанный на броневом сердечнике Б22 из феррита марки М2000НМ (или М1500НМ).

Обмотка содержит 80+250 витков провода ПЭЛ диаметром 0,12 мм с отводом от верхнего (по схеме) вывода.

В качестве Т1 допустимо применение также согласующего трансформатора от малогабаритных радиоприемников, но при этом могут быть уменьшены высокочастотные составляющие в спектре сигнала и звук будет иметь немного другой тембр звучания. Это кому как нравится.

При настройке схемы из-за технологического разброса параметров транзисторов КП313А при изготовлении может потребоваться их подбор. Поэтому лучше его временно устанавливать на съемную колодку Х1.

Микросхема D1 заменима на 564ЛН2, а вместо VD1 подойдут любые импульсные диоды. Транзистор VT1 можно применить типа КТ3102А, но при этом надо уменьшить R6 до 1 кОм. Конденсаторы и резисторы — любого типа

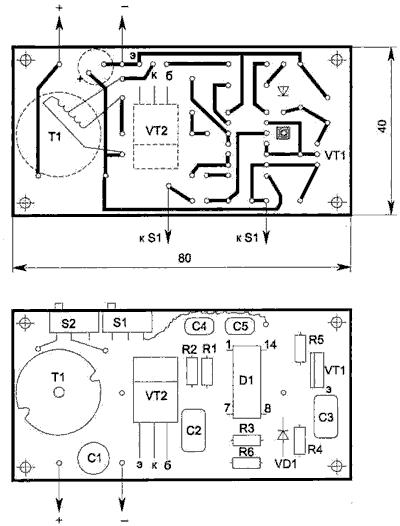

Топология печатной платы и расположение на ней элементов приведены здесь. Пьезоизлучатель устанавливается над радиодеталями платы.

Схема сохраняет работоспособность при изменении питания от 3,5 до 5 В и потребляет ток не более 20 мА.
