Интегральные стабилизаторы напряжения из серии 142 не всегда имеют полную маркировку типа. В этом случае на корпусе стоит условный код обозначения (см. табл. 8.8) который и позволяет определить тип микросхемы.

Примеры расшифровки кодовой маркировки на корпусе микросхем приведен на рисунке (таблицы 8.6 и 8.7 см. здесь).

Микросхемы стабилизаторов напряжения. КРЕН. Маркировка.

Микросхемы стабилизаторов с приставкой КР вместо К имеют те же параметры и отличаются только конструкцией корпуса, см. рисунки. При маркировке этих микросхем часто используют укороченное обозначение, например вместо КР142ЕН5А наносят КРЕН5А.

Другие схемы стабилизаторов напряжения, в том числе для использования в бытовой технике, а также правила маркировки аналоговых микросхем..

Таблица 8.8

Наименование микросхемы

Напряжение стабилиз., В

Макс. 1ст нагр., А

Рассеив. Рмах, Вт

Потребление, мА

Код на корпусе

(К)142ЕН1А (К)142ЕН1Б К142ЕН1В К142ЕН1Г К142ЕН2А К142ЕН2Б

3...12±0,3 3...12±0,1 3...12±0,5 3...12±0,5 3...12±0,3 3...12±0,1

0,15

0,8

4

(К)06 (К)07 К27 К28 К08 К09

142ЕНЗ К142ЕНЗА К142ЕНЗБ 142ЕН4 К142ЕН4А К142ЕН4Б

3...30±0,05 3...30±0,05 5...30±0,05 1.2...15±0,1 1.2...15±0,2 3...15±0,4

1,0 1,0 0,75 0,3 0,3 0,3

6

10

10 К10 К31

11

К11 К32

(К)142ЕН5А (К)142ЕН5Б (К)142ЕН5В (К)142ЕН5Г

5±0,1 б±0,12 5±0,18 6±0,21

3,0 3,0 2,0 2,0

5

10

(К)12 (К)13 (К)14 (К)15

142ЕН6А К142ЕН6А 142ЕН6Б К142ЕН6Б 142ЕН6В К142ЕН6В

±15±0,015 ±15±0,3 ±15±0,05 ±15±0,3 ±15±0,025 ±15±0,5

0,2

5

7,5

16 К16 17 К17 42 КЗЗ

142ЕН6Г К142ЕН6Г К142ЕН6Д К142ЕН6Е

±15±0,075 ±15±0,5 ±15±1,0 ±15±1,0

0,15

5

7,5

43 К34 К48 К49

(К)142ЕН8А (К)142ЕН8Б (К)142ЕН8В

9±0,15 12±0,27 15±0,36

1,5

6

10

(К)18 (К)19 (К)20

К142ЕН8Г К142ЕН8Д К142ЕН8Е

9±0,36 12±0,48 15±0,6

1,0

6

10

К35 К36 К37

142ЕН9А 142ЕН9Б 142ЕН9В

20±0.2 24±0,25 27±0,35

1,5

6

10

21 22 23

К142ЕН9А К142ЕН9Б К142ЕН9В К142ЕН9Г К142ЕН9Д К142ЕН9Е

20±0,4 24±0,48 27±0,54 20±0,6 24±0,72 27±0,81

1,5 1,5 1,5 1,0 1,0 1,0

6

10

К21 К22 К23 К38 К39 К40

(К)142ЕН10 (К)142ЕН11

3...30 1.2...37

1,0 1.5

2

4

7 7

(К)24 (К)25

(К)142ЕН12 КР142ЕН12А

1.2...37 1,2...37

1.5 1,0

1 1

5

(К)47

КР142ЕН15А КР142ЕН15Б

±15±0,5 ±15±0,5

0,1 0,2

0,8 0,8





КР142ЕН18А КР142ЕН18Б

-1,2...26,5 -1,2...26,5

1,0 1,5

1

1

5

(LM337)

КР1157ЕН502 КР1157ЕН602 КР1157ЕН802 КР1157ЕН902 КР1157ЕН1202 КР1157ЕН1502 КР1157ЕН1802 КР1157ЕН2402 КР1157ЕН2702

5 6 8 9 12 15 18 24 27

0,1

0,5

5

78L05 78L06 78L08 78L09 78L12 78L15 78L18 78L24 78L27

КР1170ЕНЗ КР1170ЕН4 КР1170ЕН5 КР1170ЕН6 КР1170ЕН8 КР1170ЕН9 КР1170ЕН12 КР1170ЕН15

3 4 5 6 8 9 12 15

0,1

0,5

1,5

см. рис.

КР1168ЕН5 КР1168ЕН6 КР1168ЕН8 КР1168ЕН9 КР1168ЕН12 КР1168ЕН15 КР1168ЕН18 КР1168ЕН24 КР1168ЕН1

-5 -6 -8

-9 -12 -15 -18 -24 -1,5...37

0,1

0,5

5

79L05 79L06 79L08 79L09 79L12 79L15 79L18 79L24

Микросхемы стабилизаторов напряжения. КРЕН.

142ЕН3,К142ЕН3 142ЕН4,К142ЕН4 142ЕН6,К142ЕН6 142ЕН10.К142ЕН10.

Микросхемы стабилизаторов напряжения. КРЕН.

142ЕН5,К142ЕН5 U2EH8,К142ЕН8 142ЕН9,К142ЕН9 142ЕН11.К142ЕН11 142ЕН12,К142ЕН12.

Микросхемы стабилизаторов напряжения. КРЕН.

КР142ЕН5, КР142ЕН8, КР142ЕН11.КР142ЕН12, КР142ЕН18.

Микросхемы стабилизаторов напряжения. КРЕН.

К142ЕН1А.Б КР142ЕН15А.Б.



Микросхемы стабилизаторов напряжения. КРЕН. Стабилизатор положительного напряжения.

Стабилизаторы положительного напряжения.

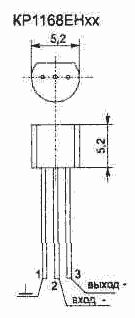

Микросхемы стабилизаторов напряжения. КРЕН. Стабилизатор отрицательного напряжения.

Стабилизатор отрицательного напряжения.
